acer Aspire M1641

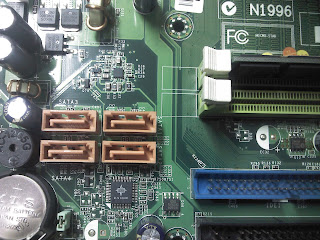

拆好的主機板
檢查整個主機板只有記憶體旁邊的爆了2顆 1000μF 6.3V 電容。讓我覺得很納悶的是，這兩顆電容的左邊就有3顆 1000μF 6.3V 電容，但不是同一個廠牌。為什麼同一張主機板會有兩種廠牌的同規格電容啊？難道是為了消耗庫存零件跟省成本嗎?
拆下的主機板先通電測試一下能否開機，結果可以過電啟動，應該只要把電容換掉就行了。開始進行更換作業。請稍候...
同規格電容，左邊3顆黑色，右邊2顆藍色
應該是 MSI 代工的主機板
換好電容後，通常焊點會有些松香污漬，要用去漬油擦拭就可以清潔囉。
剛焊好時旁邊都醜醜髒髒
用去漬油擦拭就乾乾淨淨
換好新的日製電容
維修好的主機板先裸板測試一下，是否能正常運作。
BIOS能正常運作
裝進機殼後再測試一次，阿咧！？怎麼沒反應，難道我沒裝好？本來以為是機殼上的啟動按鈕壞了，改用螺絲起子短路怎麼也無法啟動呢？我拿另一個電源供應器來測試才發現原來這台的電源供應器掛點了！於是把它也拆了下來。一般電腦使用三年以上要是電源供應器發生故障，通常是建議換新品會比較理想。但是一方面環保考量，另一方面能增加自己的維修經驗，所以還是先自己修修看，拆了再說。
在還沒拆開電源供應器之前便猜測一定會有電容爆漿。把外殼的4顆螺絲取下，就可以把外蓋拿起，一看果然有5顆電容爆了。接著要把電源機板拆出來，通常裡面的電線線路長度不會太長(怕卡到風扇運轉)，所以並不太容易直接取出機板維修，麻煩點的還得先解焊部分線路才能取出。而且裡面還有高壓電容，要小心不要接觸到而造成短路。不過這片基板還算蠻好拆，直接拆四個螺絲後就能拿起機板翻開來看到背面，如此就不需要解焊電線線路。
一共爆了5顆。
1000μF 10V x1
2200μF 10V x3
2200μF 16V x1
奇妙的事情是這電源供應器跟主機板有著一樣的情況。裡面有同樣是 2200μF 10V 的卻不同廠牌顏色大小的電容，咖啡色的日製電容就好好的老神在在，而綠色的台製電容便沒那麼幸運而是全部陣亡！於是接著找要替換的電容，手邊除了 2200μF 16V 電容沒庫存，其他兩種都還有。不過我有 2200μF 25V 的電容，容值一樣但耐壓值比較高，這樣也是可以替代。倘若維修的是主機板上的電容，用完全相同規格的電容來作更換比較沒有問題。換好後先測試是否能順利通電，確定沒問題後就裝回去機殼裡，搞定！
拆開電源供應器
比16V還粗壯的25V日製電容
更換完成
全漢的電源供應器
終於能正常順利開機
